RDF 85 REDLINE

Das variable Thermoformsystem für viele Anwendungen

It´s RED, it´s BLUE -
it´s an ILLIG

ILLIG führt mit der RDF 85 das Produktsegment RedLine ein. Damit erweitert ILLIG sein Portfolio in der Breite. Das RedLine Segment von Thermoformern grenzt sich von
den bekannten High-Performance ILLIG BlueLine-Produktionssystemen ab. ILLIG bietet für beide Produktsegmente die gewohnten hohen Qualitäts- und Sicherheitsstandards.

Das neue Redline System

RDF 85 Redline

Technische Daten

Formfläche (mm)
800x600
Schnittkraft Bandstahlstanze (t)
60
Taktzahl (cpm) in Produktion/Leerlauf
30 / 45
Formdruck (bar)
6
Ziehtiefe (mm)
+120 / -120
Materialdicke (mm)
0,20 - 1,50

Ihre Vorteile

1

Offene
Produktionssystem
Linie

2

Offene
Werkzeugschnittstelle

3

Hohe Variabilität bei
Anwendungen (Formteilen)

4

Variable
Heizungslängen

5

Flexible
Stapelsysteme

1. Offenes Produktionssystem Linie

Die RedLine RDF 85 ist ein offenes modular aufgebautes Produktionssystem. Je nach Anforderung kann die Folienabwicklung mit und ohne Vorheizung konfiguriert werden. Nach der Form- und Stanzeinheit sind verschiedene Stapelsysteme integrierbar.

2. Offene Werkzeug-Schnittstelle

Mit der RedLine RDF 85 setzt ILLIG das Konzept einer adaptiven variablen Werkzeugschnittstelle um und ermöglicht den Einsatz von Werkzeugen unterschiedlicher Hersteller. Fremdwerkzeuge sowohl in der Formstation als auch in der Bandstahlstanze können mittels Adaptern in die RDF 85 eingebaut werden. Dazu bietet ILLIG die passenden Werkzeugeinbau-Leisten.

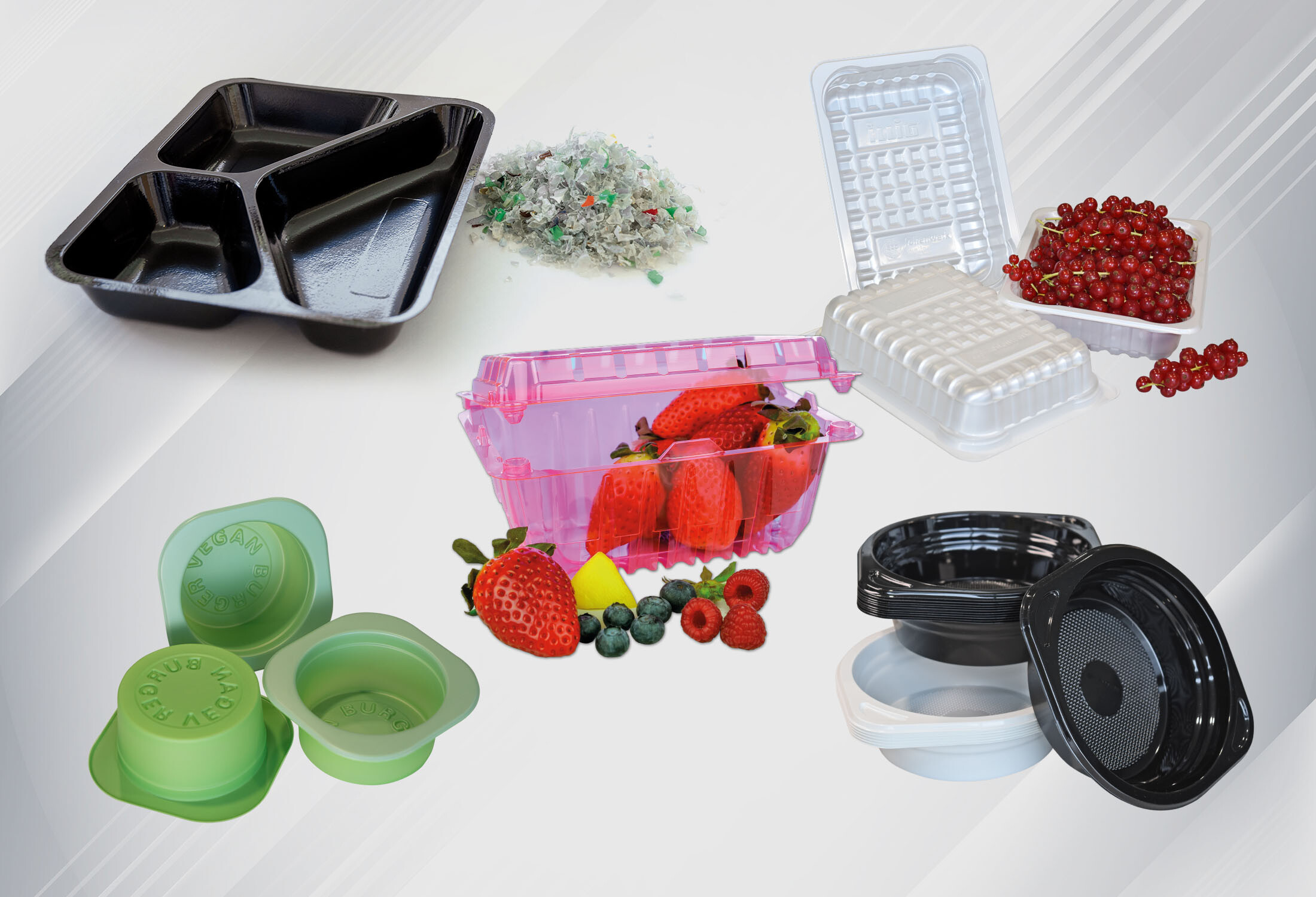

3. Hohe Variabilität bei
Anwendungen (Formteilen)

Die RedLine RDF 85 ist so konstruiert, dass das System eine Vielzahl an Formteilvarianten bis zu einer Ziehtiefe von 120 mm erlaubt.

4. Variable Heizungslängen

Abhängig vom zu verarbeitenden Material (PS, PET oder PP) und der Materialdicke bietet ILLIG bei der RedLine RDF 85 zwei Heizungslängen von 1.865 mm und 3.105 mm an.

5. Flexible Stapelsysteme

Für die RedLine RDF 85 sind flexible End-Of-Line Lösungen (EOL) verfügbar. Je nach Kundenanforderung sind eine Stapelbildung nach oben oder nach unten, mit oder ohne Zähleinrichtung im Zweiachsen-Handlingsystem konfigurierbar.
